McCulloch Mac 538E

McCulloch Mac 538E

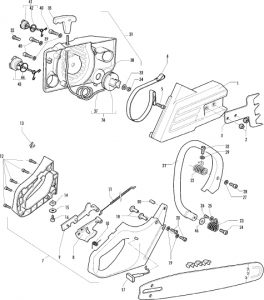

Body


IDParts NumberParts DescriptionNotesPurchase
1248438 / 538248438Kit Clutch Cover
2242501 / 538242501Nut M6
3241993 / 538241993Spiked Bumper
4235073 / 538235073Band Brake
5235812 / 538235812Special Brake Screw
7243027 / 538243027Rear Handle Assy
8240301 / 538240301Throttle Trigger
9240302 / 538240302Safety Trigger
10240303 / 538240303Throttle Trigger Spring
11240367 / 538240367Throttle Cable Assy
12240862 / 538240862Screw 4X18
13242439 / 538242439Switch
14229524 / 538229524Nut M5
15227259 / 538227259Washer
16240845 / 538240845Screw
17243025 / 538243025Choke Knob Assy
18240315 / 538240315Nut
19235248 / 538235248Washer M5
20235802 / 538235802Screw M5X14
21240281 / 538240281Front Handle
22241231 / 538241231Spring
23240285 / 538240285Spring
24240354 / 538240354Screw 6X30
25235248 / 538235248Washer M5
26235802 / 538235802Screw M5X14
27235248 / 538235248Washer M5
28235803 / 538235803Screw M5X25
29227259 / 538227259Washer
30227259 / 538227259Screw M5X14
31241854 / 538241854Starter Assy
32240316 / 538240316Screw M5X35
33240921 / 538240921Washer
34229208 / 538229208Nut M5
35240884 / 538240884Starter Handle
36235372 / 538235372Pulley And Rope
37235042 / 538235042Rope
38235040 / 538235040Spring
39235248 / 538235248Washer M5
40236997 / 538236997M5X30 Screw
41240866 / 538240866Oil Cap Assy
42235511 / 538235511O-Ring (Oil Cap)
43240865 / 538240865Fuel Cap Assy
44235510 / 538235510O-Ring (Fuel Cap)
46236934 / 538236934Washer
50240323 / 538240323Spacer

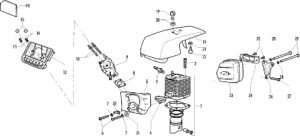

Engine Casing


IDParts NumberParts DescriptionNotesPurchase
1Engine
2227565 / 538227565Screw M5X25
392879 / 538092879Spark Plug RDJ8J
4240345 / 538240345Gasket
5240271 / 538240271Carb.Spacer
6236997 / 538236997Screw M5X30
7236529 / 538236529Split Washer
8227692 / 538227692Gasket
9Carburetor
10240328 / 538240328Bar Bolt
12240262 / 538240262Air Filter Box
13235248 / 538235248Washer M5
14235216 / 538235216Nut M5
15241239 / 538241239Rubber Cap
18242669 / 538242669Engine Cover
19240320 / 538240320Screw
20240321 / 538240321Washer
21236936 / 538236936Washer
22240272 / 538240272Fan Baffle
23240291 / 538240291Muffler
24240297 / 538240297Promac Muffller Buffle
25236981 / 538236981Screw T5
26240299 / 538240299Muffler Support
27236997 / 538236997Screw M5X30
28227626 / 538227626Washer D5
29227567 / 538227567Screw M5X70
31235248 / 538235248Washer M5
32228139 / 538228139Faston Male
40241238 / 538241238Air Filter

Engine


IDParts NumberParts DescriptionNotesPurchase
1247253 / 53824725338cc Pyston/Cylinder Kit
2240343 / 538240343Gasket
3247256 / 53824725638cc Piston Kit
4235008 / 538235008Snap Ring
5240005 / 53824000538cc Piston Ring

Carburetor WALBRO WT 414


IDParts NumberParts DescriptionNotesPurchase
240350 / 538240350Carburetor WT 414
1247260 / 538247260Main Kit K20 WAT
2229191 / 538229191Gasket - Diaphragm.W
3247261 / 538247261Pump Cover
4237481 / 538237481Idle Screw Kit
5247388 / 538247388HI Screw Carb.WT 414
6246540 / 538246540High Speed Needle
7229601 / 538229601Needles Spring
8247387 / 53824738798-3249 Spring

Carburetor ZAMA C1QM39


IDParts NumberParts DescriptionNotesPurchase
242062 / 538242062Carburetor ZAMA C1Q M39
1226226 / 538226226Repair Kit C1Q
2226227 / 538226227Gasket-Diaphragm C1Q

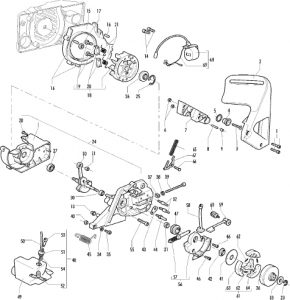

Mechanical Drive


IDParts NumberParts DescriptionNotesPurchase
1235806 / 538235806Screw M5X20
2241907 / 538241907Brake Lever
3241905 / 538241905Screw M6X25
4241904 / 538241904Sleeve
5241906 / 538241906Washer D.10X15X1
6235642 / 538235642Nut M5
7241902 / 538241902Brake Housing
8242017 / 538242017Band Pivot
9241903 / 538241903Brake Needle
10241871 / 538241871Crankshaft Assy 38cc
11235742 / 538235742Needle Bearing 0 9X14X12MM
13235672 / 538235672Rubber Support (Tank)
14235806 / 538235806Screw M5X20
15247290 / 538247290Air Conveyor
16240358 / 538240358Spacer
17235218 / 538235218Nut M8
18242621 / 538242621Flywheel
19235516 / 538235516Pin (Starter Pawl)
20235517 / 538235517Starter Pawl
21235518 / 538235518Starter Spring
23229137 / 538229137Benzing 4mm
24248497 / 538248497Crankcase Kit
25235899 / 538235899Seeger Ring
26241879 / 538241879Seal 15X32X4/5
27235900 / 538235900Ball Bearing 6002 15/32/9
28241077 / 538241077Self-Threading Screw 4X14
30241253 / 538241253Needle Bearing 15X21X12
31228872 / 538228872Seal 13-32-5 (S7)
32241880 / 538241880Bar Bolt M6
33235287 / 538235287Clutch Waher
34227259 / 538227259Washer
35235806 / 538235806Screw M5X20
36240260 / 538240260Drum Sprocket 3/8
37241908 / 538241908Bar Adjustment Nut
38235367 / 538235367Benzing 4mm
39241909 / 538241909Screw
40235642 / 538235642Nut M5
41241346 / 538241346Washer
42242006 / 538242006Clutch Spacer
43240309 / 538240309Oil Cap Plate
44240363 / 538240363Chain Catcher
45240286 / 538240286Spring
46235802 / 538235802Screw M5X14
47241882 / 538241882Oil Pump Screw
48240920 / 538240920Fuel Tank Assy
49240300 / 538240300Fuel Tank
50240868 / 538240868Fuel Tank
51235675 / 538235675Fuel Tank Grommet
52240452 / 538240452Fuel Pick Up
53227582 / 538227582Vent Filter
54229716 / 538229716Breather Pipe Oil Tank
55236997 / 538236997M5X30 Screw
56241883 / 538241883Oil Pump Assy
57241885 / 538241885Oil Pump Piston Kit
58241895 / 538241895Pipe Joint
59241896 / 538241896Oil Pump Tube
60225062 / 538225062Oil Filter
61242004 / 538242004Clutch Assy
62240926 / 538240926Spring
63227359 / 538227359Shoe Clutch
64242005 / 538242005Rotor Clutch
65235076 / 538235076Brake Spring
66235075 / 538235075Latch Pivot
6794006 / 538094006Brake Latch
68243029 / 538243029Ignition Coil Assy
69243040 / 538243040Wires Assy
